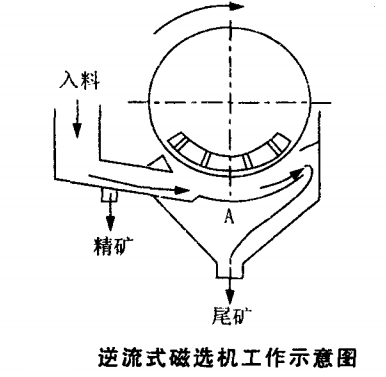

今天我们开元机械来给大家讲解一下逆流式磁选机的工作原理，示意图如下。

1、工作时，矿浆由给矿管进入给矿箱，均匀而又稳定地进入分选槽。

2、矿浆进入分选槽后，正处于一、二主磁极之间，由于两磁极之间加入了楔形磁块，此处磁场强度*大，矿浆中的磁性物在磁场的作用下，吸附在圆筒上；由于磁场强度较大，一些煤泥、矸石等非磁性物也可能夹杂在磁性物中被吸附在圆筒表面。

3、由于磁极的磁块为交替排列，也就是说磁极极性互相交变，因此，被吸附在圆筒表面的磁性物一边随圆筒旋转，一边翻转180°，也就是我们通常所说的磁翻转。在交变的磁场作用和不断翻转的过程中，并在矿浆的不断冲刷作用下，混杂在磁性物中的大部分非磁性物被冲掉，从而减少了大块非磁性物质对滚筒的摩擦，延长了筒体的使用寿命。

4、磁性物随滚筒转到精矿槽，排入精矿槽内。由于精矿脱落区采用有效的隔磁技术，使介质在脱落区与磁场完全隔离，不需要依靠刮板和冲水等外力就可将精矿排放到精矿槽中；矿浆则由溢流堰流出，此时溢流中的磁性物含量已经很少，成为尾矿，由尾矿管排出机外。
